尊龙凯时

随着我国“节能减排”政策和规则的一直完善及其执行力度的增强
，修建节能已成为修建工程中越来越主要的组成部分。修建节能步伐中的外墙外保温系统获得普遍应用。但近年来
，修建外保温质料火灾频发
，把外墙保温质料的质量问题推到了风口浪尖
，引起社会普遍关注。

着实早在2009年国家住房和城乡建设部和公安部就团结宣布了《民用修建外保温系统及外墙装饰防火暂行划定》公通字[2009]46号文通知中明确划定
，“高度小于24m的修建
，其保温质料的燃烧性能不应低于B2级。其中
，当接纳B2级保温质料时
，每层应设置水平防火隔离带。”

2011年
，国务院在《关于增强和刷新消防事情的意见》(国发〔2011〕46号)文件中强调
，“严酷修建工地、修建质料消防清静治理…… 新建、改建、扩建工程的外保温质料一律不得使用易燃质料
，严酷限制使用可燃质料”。

近几年
，随着保温质料的大面积应用
，因保温质料引起的火灾时有爆发
，各省市自治区也都响应出台了相关治理步伐。因此
，外保温质料燃烧性能的研究亟待深入。

本文主要先容针对两种典范的外墙保温质料：岩棉板和挤塑式聚苯乙烯隔热保温板
，接纳FTT锥形量热仪举行的燃烧性能实验研究
，供各人参考探讨。

使用小尺寸的锥形量热仪实验
，凭证量热学耗氧原理来模拟外保温质料的现实火灾状态
，同时测定2种典范外保温质料的燃烧性能、热释放速率、烟及毒性气体释放速率等燃烧性能参数
，剖析两种样品的燃烧性能和抹面砂浆对同种样品燃烧性能的影响。

实验接纳岩棉板Rock Wool Board(RWB)和挤塑式聚苯乙烯隔热保温板(XPSB)
，质料的燃烧性能划分为A级和B1级
，凭证国际标准IS05660-1的要求
，将样品尺寸截成100mm×100mm
，其厚度为样品现实厚度。

在实验中
，将试样用铝箔包裹其背面和侧面以镌汰质量损失。为包管平外貌燃烧
，用不锈钢网栅夹住试样。实验时
，接纳50kW/m²的辐射强度
，试样的背部垫有一种厚13mm
，密度为650kg/m³的热阻很大的陶瓷纤维毯以包管标准的背面热界线条件。

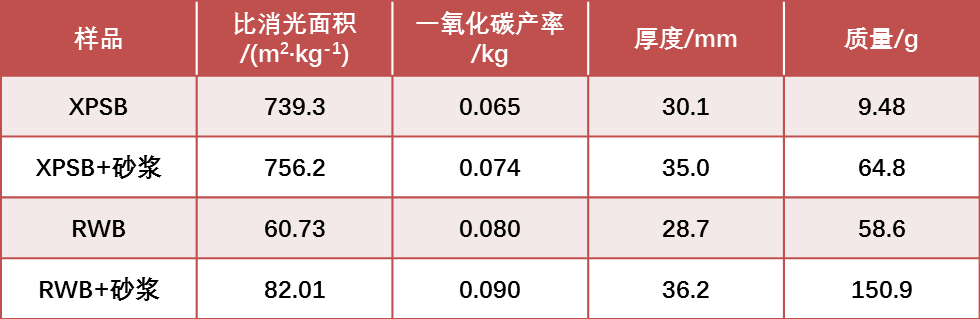

辐射强度50kW/m下

样品燃烧性能指标及基本参数

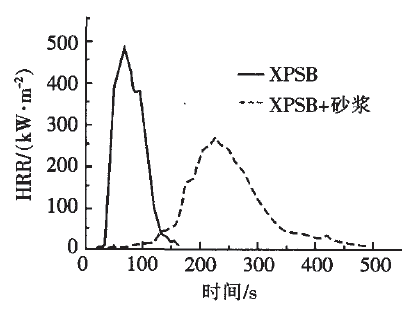

如下图
，没有涂抹砂浆的XPSB在70s时抵达热释放速率峰值478.2kW／m²
，涂抹砂浆的XPSB在225s时抵达热释放速率峰值270.9kW／m²
，抵达峰值的时间延伸了3.2倍
，热释放速率峰值下降了43.4％
，平均热释放速率下降了35.6％。

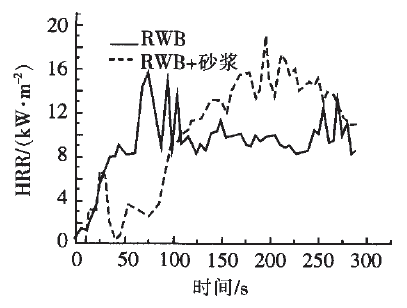

砂浆对RWB热释放速率影响在接触一连火源伊始起抑制作用
，随着火源的一连举行
，砂浆会增添RWB的热释放速率
，并最终使其热释放速率峰值清静均值划分增添21.7％和12％。

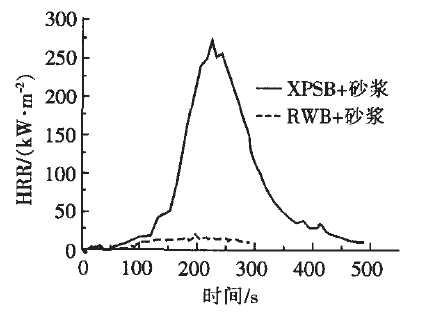

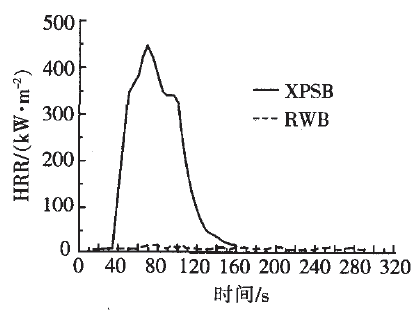

XPSB的热释放速率峰值划分是RWB的14.2倍和30.6倍
，XPSB的平均热释放速率划分是RWB的7.4倍和12.9倍？杉鸕WB具有较好的阻燃效果。

在有无砂浆的情形下
，RWB的平均质量损失速率比XPSB的下降了24％和41.2％．说明RWB不易燃烧
，火焰伸张速率慢。

砂浆对XPSB质量损失速率影响的曲线
，可见
，无砂浆时XPSB的质量损失速率峰值泛起在59s
，有砂浆时泛起在245s
，当有砂浆涂抹时最大火焰伸张速率延迟泛起186s
，平均质量损失速率降低37.5％。说明涂抹砂浆能够有用降低XPSB的燃烧性能。

XPSB的比消光面积是一律工况下RWB的9～12倍
，可见XPSB的烟气释放量远远大于RWB
，火灾危险性更高。同时
，XPSB和RWB在有砂浆涂抹时的比消光面积比无砂浆时横跨2.3％ 和35％
，说明在有砂浆时质料的燃烧不充分
，烟气释放量增添
，其中RWB的砂浆涂抹对其烟气释放量有更显着的影响。

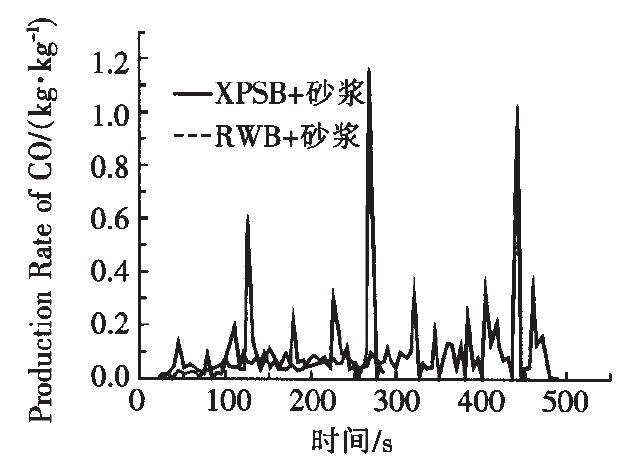

燃烧最先时在有砂浆涂抹的情形下
，RWB的CO产率在218 s抵达峰值1.15 kg／kg
，XPSB的CO产率在440s抵达峰值1.02kg／kg
，比RWB少11.3％
，平均产率少17.7％
，说明燃烧历程中RWB的CO释放量较多
，倒运于火灾初期职员逃生。有砂浆时XPSB和RWB的CO产率划分比无砂浆时高13.8％和12.5％
，说明砂浆增添了质料的CO释放量。

未涂抹砂浆：外貌迅速融化
，
，爆发大宗烟气
，在33s时被点燃
，有用燃烧热峰值为71.9MJ／kg。

涂抹砂浆：砂浆外貌没有显着转变
，爆发少量烟气
，砂浆下部XPS由于热传导作用最先融化
，致使砂浆一直下降
，点燃时间为118 s
，有用燃烧热峰值为76.9 MJ／kg
，比没有砂浆时增添了6.9％。

无论有无砂浆
，试验最先后
，外貌无显着转变
，爆发少量的烟气
，300 s后未泛起明火。但有砂浆时的有用燃烧热峰值比无砂浆时增添了45.1％
，说明砂浆增添了RWB的有用燃烧热。

后记

锥形量热仪是火灾科学研究领域中最主要的试验装备之一
，它不但可以用于研究种种质料或制品的燃烧性能
，以评价质料或制品的燃烧行为
，并且其测得的数据照旧性能化火灾设计和火灾模子化最为主要的数据泉源。本文的试验研究批注
，锥形量热仪是修建外保温质料燃烧性能的有用研究手段
，可以定量丈量种种保温质料的热释放速率、质量损失速率、烟气释放速率等。通过比照
，可以评估新型质料或阻燃剂添加前后各项燃烧性能的刷新
，既包管清静性又能对本钱举行有用控制
，为筛选高性价比质料提供有用途径。

参考文献：马哲.两种典范外保温质料燃烧性能研究[J].西安科技大学学报,2013,33(2):226-229.
