Armfield液体&气体热传导装置专门用于学生丈量和较量差别种类液体和气体的热传导率，该设计使用利便，可快速洗濯并大幅镌汰热损失。HT20/HT20C 可反向兼容HT10XC，若是你已经拥有HT10XC装置，通过使用该附件可扩展教学潜能。

装备特征

流体样品层厚度严酷控制在0.5mm，以镌汰对流

接纳螺旋绝缘体可坚持冷热外貌的同心性

当注入差别的液体或者气体时，先前样品中被捕获的气泡被受阻于螺旋流动路径

提供Armsoft教学软件，并附有单独的训练，可测定液体或者气体的热传导率

装备优点

和HT11，HT12C附件互为增补，可完整的视察液体，固体，气体的热传导率

液体或气体小样品需要评估热传导率

装备形貌

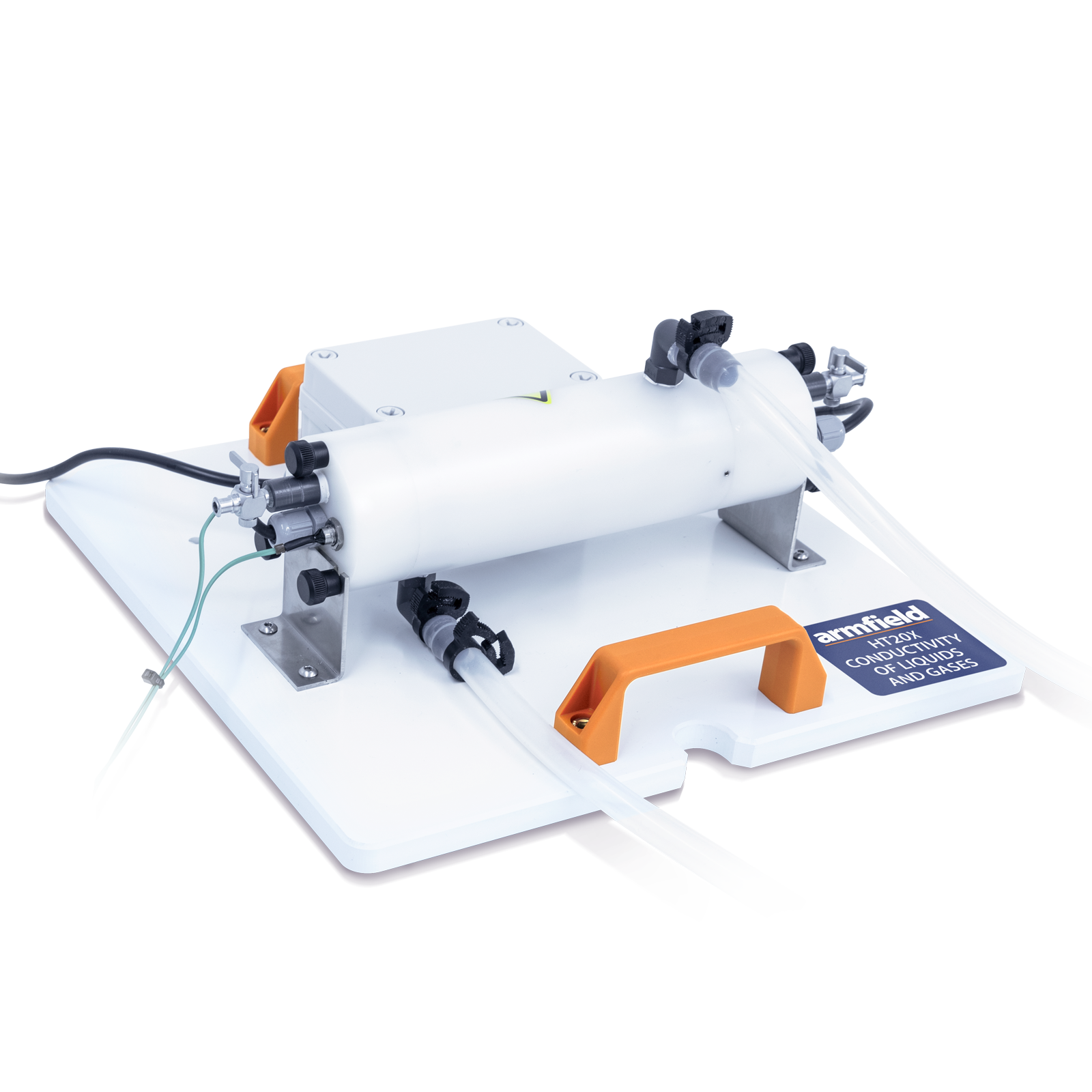

该装置包括一个圆柱形的，电加热镀镍铝套筒，及其围绕的镀镍铝焦点。焦点和套筒的设置使得两部分之间形成匀称的较窄的环形间隙，该间隙中填充满待测的液体和气体。焦点和套筒上均设置有温度探针可丈量间隙中流体每一侧的温度。HT20C增添了电子比例阀和流量计用于改变和丈量流体。所有版本的装置均设置有隔热护套以镌汰与大气之间的热交流。待测的流体通过注射装置进入环形间隙。使用HT10XC丈量被加热外貌和冷却外貌之间的温度差以及提供应加热器的电源(直流电压和电流的丈量)可以盘算出流体的电导率。在所有测试历程中流体外貌积以及厚度坚持稳固。

实验功效

相识傅立叶速率方程在通过液体或气体传导确定热流速率时的用法

丈量水和甘油等差别液体的比例常数（导热系数k）

使用气体（例如已知热导率的空气）对装备举行热损失校准，然后丈量差别气体（例如二氧化碳和氦气）之间的温差以确定其热导率k

注重：榨取在装备中使用易燃，易爆，侵蚀性或有毒的液体和气体。

手艺细节

流体样品厚度：0.5mm（有环形间隙确定）

标称传热外貌积：1.225 x 10-2 m2

气体液体样品体积：6.126ml

最大加热功率：200W@24V

最高操作温度：90℃（由恒温器控制）

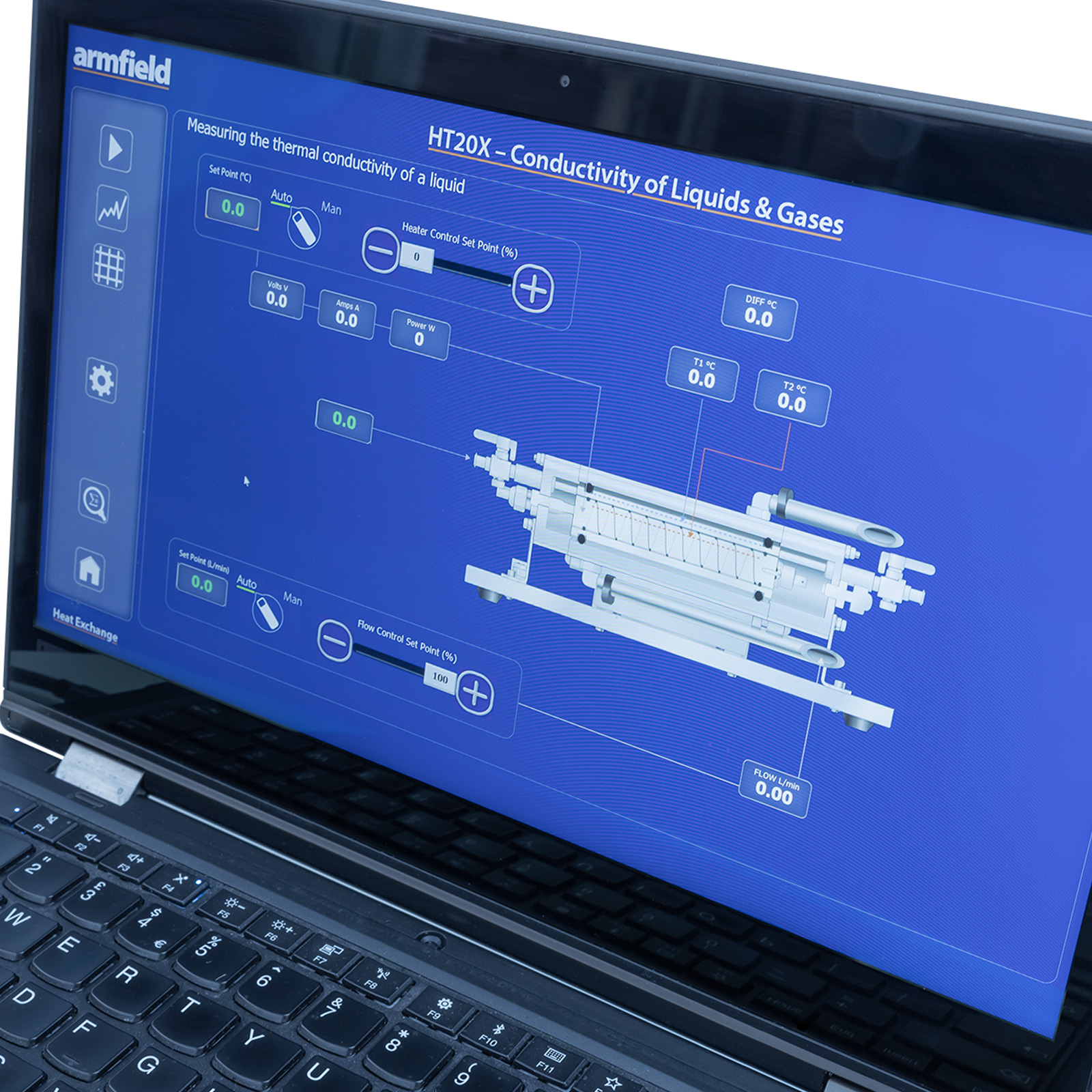

软件

随附HT10XC

软件功效：HT20 / HT20C的控制和数据纪录

软件源代码：Product / HT / HT10XC

须要装备

HT10XC热转达基础效劳单位

可选附件

PC纪录数据或通过HT10XC举行控制

运行需求

冷却水供应：1.5L/min @ 1 bar

装备通过HT10XC基础单位举行供电

形状尺寸

高：0.16m

长：0.30m

宽：0.25m

装运规格

体积：0.04m3

毛重：8Kg

订购编号

HT20

HT20C

订购规格

小型附件，学生通过使用该装备丈量差别种类液体和气体的热传导率

包括水冷装置，铝护套围绕铝制焦点爆发厚度0.5mm的环形间隙，其中注满待测流体

标称传热外貌积：1.225 x 10-2 m2

气体或液体样品体积：6.126ml

通过热转达基础效劳单位，加热功率最高可达200W@24V

恒温控制器可避免过热

两只K型热电偶丈量待测液体或者气体的温度梯度转变

镀镍外貌可镌汰热辐射损失，窄环状间隙可镌汰对流热损失，热绝缘可镌汰与大气之间的热交流。

包括一个压力调理装置提供稳固的冷却水

盘算机控制单位包好一个电子比例阀和流量计可改变和丈量冷却水流量

详细的说明手册先容了装备装置，试运行以及怎样开展丈量热传导率的实验教学训练。
