C1-MKII可压缩流动装置

型号：C1-MKII

用途：一款多级的通用空气压缩机，用于教学可压缩流看法

标准规范：

相关产品
形貌

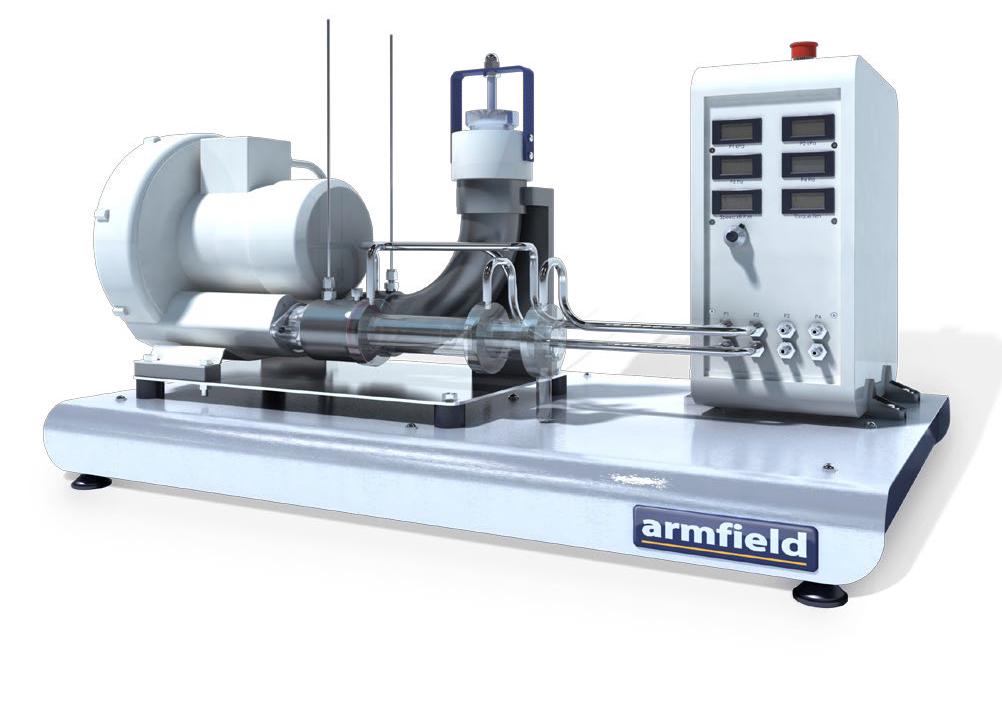

C1MKII：压缩流单位
C1-MKII装备包括一个多级的空气压缩机，带有一个试验箱和节约阀，外加一个电子控制台，控制台带有须要的控制仪器
三相AC马达使用驱动皮带启动四级压缩机。使用一个先进的转矩-矢量变频器可调理压缩机的速率，通过马达直接对转矩举行电子读数，这样可坚持稳固准确的速率控制。压缩机的外流管带有节约阀，可调理流量。

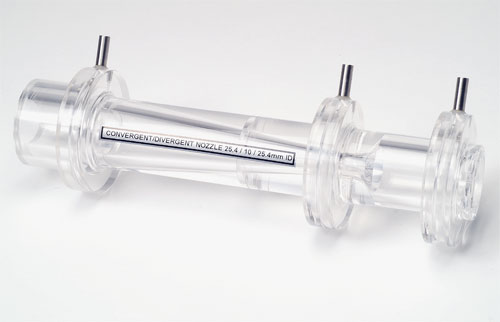

缩放试验箱
装备配有一个缩放试验箱，位于压缩机的入口，窄口处的流速可达1马赫。运送管的材质为透明的丙烯酸，学生可清晰地视察装备结构和剖面图。扩散器入口，窄口处以及出口都有压力传感抽头。运送管可演示可压缩流的主要看法。

电子控制台包括两个高量程和低量程的压差传感器，外加一个控制器用于控制马达速率并显示压缩机速率，压力和马达转矩。

尊龙凯时人生就是博 --官网入口


提供备用仪器
三个差别直径的直管，可研究直管内爆发的压力损失，压力损失与雷诺数相关
瞬间扩大事情区
公称直径为34mm的试验区，配有四个可交流的孔板
90度弯曲试验区。提供的装备用于研究弯曲处差别的径向压力

尊龙凯时人生就是博 --官网入口

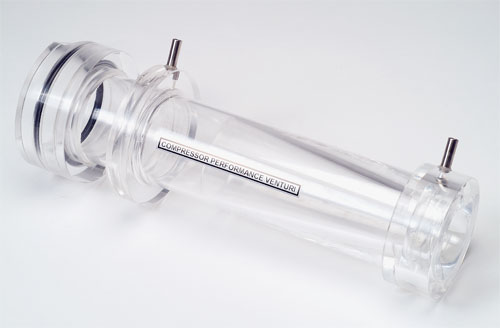

C1-MKII-35 压缩机试验附件
C1-35选项包括一个试验区，用于丈量进入压缩机的空气流速。该装备带有电子转矩丈量仪和适用于C1-MKII的温度计，凭证差别的线速率可举行压缩机性能试验。

尊龙凯时人生就是博 --官网入口

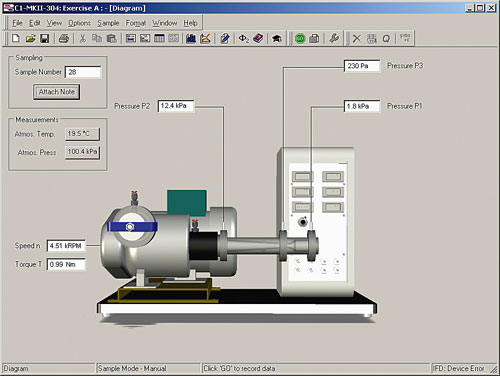

C1-MKII-50 数据纪录器和教学软件
C1-MKII-50包括电子测温计和盘算机接口装备，可将温度和压力数据纪录到运行Windows系统的盘算机中。

先进的教学软件可纪录大宗数据并带有绘图功效。要求盘算机运行Windows系统，并配有备用USB接口（Armfield不提供）

尊龙凯时人生就是博 --官网入口

手艺规格

压缩机转速:

3,300rpm (最大)

No. stages:

1

电机功率:

0.55kW





传感器:

+/- 103.4 kPa             x1

+/- 34 kPa               x1

+/- 1744 Pa              x2


可选附件

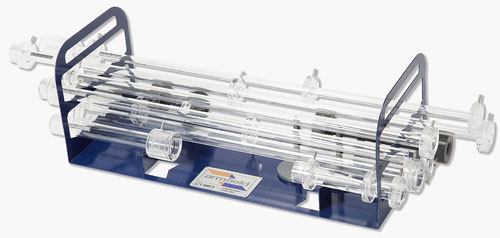

C1-MKII-30 附加试验区
C1-30选项包括一个附加的进气试验区，用于演示和研究可压缩流。试验区的材质为透明的丙烯酸，有助于学生视察实验，试验区带有压力传感抽头
该附件带有一个台式的支架，用于安排所有的附件
（在不使用该装备时，另外配有标准试验区和C1-MKII-35试验区）


外观尺寸

装载尺寸（不包括电源）



C1-MkIII

C1-MkIII-30

C1-MkIII-35

长

0.880m

1.250m

0.290m

宽

0.500m

0.310m

0.270m

高

0.527m

0.340m

0.090m

包装和运输规格



C1-MkIII

C1-MkIII-30

C1-MkIII-35

重量

50kg

20kg

10kg

体积

0.30m3

0.50m3

0.03m3













规范说明
台式装备，用于向工程学专业的学生演示和教学可压缩流的基来源理
带有缩放管，窄口处的流速可达1马赫
带有电子转矩丈量仪的转矩-矢量控制装备
四个电子压力传感器
试验箱的材质为透明的丙烯酸
附加的试验箱配有事情台支架
备有压缩机实验附件
数据纪录附件，带有教学软件和电子温度传感器

特征
变速压缩机，带有电子速率控制器
电子压力传感器
标准件包括缩放管，窄口处的流速可达1马赫
数据纪录附件

实验性能
基本单位（C1-MKII）
缩放管内的扼流征象
缩放管内的压力流特征
压缩性对流动方程的影响
测定空气伽马

C1-MKII-30附件新增性能
简朴的管摩擦
摩擦系数随雷诺数转变
可压缩流的摩擦系数
管口的压力差
90度弯曲处的压力差

C1-MKII-35附件新增性能
离心压缩机性能特点
压缩性能量平衡
