PF系列应变片基底质料接纳聚酯树脂，栅长有10/20/30mm可选，适用于混凝土或砂浆的应变丈量；淄该，便于装置和检查。
被测物质料 | 金属、混凝土、砂浆
| 基底
| 聚酯纤维
|
|---|---|---|---|
使用温度规模 (°C) | -20 ~ +80°C
| 敏感栅
| 铜镍
|
温度赔偿规模 (°C) | +10 ~ +80°C
| 应变极限 （室温） | 2% （20000×10-6应变） |
主要适用粘合胶
| CN-E、RP-2、PS
| 疲劳寿命 （室温） | 1×106 （±1500×10-6应变） |
样式
| 型号
| 敏感栅长 (mm) | 敏感栅宽 (mm) | 基底长度 (mm) | 基底宽度 (mm) | 电阻 (Ω) |
|---|---|---|---|---|---|---|
单轴 （G.F.约2.1）
| PFL-10-11 | 10 | 0.9 | 17.5 | 5 | 120 |
| PFL-20-11 | 20 | 1.2 | 28.0 | 6 | 120 | |
| PFL-30-11 | 30 | 2.3 | 40.0 | 7 | 120 | |
| 90° 双轴应变花 堆叠型 （G.F.约2.1）
| PFLC-20-11 | 20 | 1.2 | 28 | 28 | 120 |
| PFLC-30-11 | 30 | 2.3 | 40 | 40 | 120 | |
| 45°/90° 3轴应变花 堆叠型 （G.F.约2.1）
| PFLR-20-11 | 20 | 1.2 | 28 | 28 | 120 |
| PFLR-30-11 | 30 | 2.3 | 40 | 40 | 120 |
单轴/双轴应变花 0°/90° / 3轴应变花 0°/45°/90°
每包装有10只应变片。
使用目的
| 产品名称
| 导线型号
| 使用温度 (°C )
| 型号（示例）
|
|---|---|---|---|---|
| 一样平常丈量 （丈量历程中温度稳固） | 平行乙烯基 | LJB-F | -20~ +80 | PFL-10-11-3LJB-F |
| LJC-F | PFL-10-11-3LJC-F | |||
| 一样平常丈量 | 3线平行乙烯基 | LJBT-F | -20~ +80 | PFL-10-11-3LJBT-F |
| LJCT-F | PFL-10-11-3LJCT-F | |||
| 单片4线系统 | 0.08mm2 聚丙烯4线平行线 -LQM-F | LQM-F | -20~ +100 | PFL-10-11-3LQM-F |
| 0.08mm2 乙烯4线平行线 LBQM/LBQM-F | LBQM-F | -20~ +80 | PFL-10-11-3LBQM-F |
* 双轴/3轴应变花的应变片不可提供带导线型号。
* 使用无铅焊锡的导线仅限带有CE标记的应变片。
使用的导线：0.11mm2 /每米导线的往返电阻：0.32Ω
型号
| 敏感栅长 (mm) | 敏感栅宽 (mm) | 基底长度 (mm) | 基底宽度 (mm) | 电阻 (Ω) | 导线长度
| 导线型号
|
|---|---|---|---|---|---|---|---|

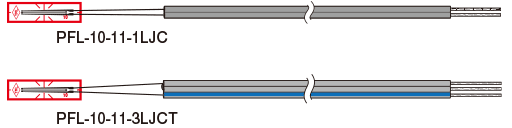

PFL-10-11
| 10
| 0.9
| 17.5 | 5 | 120
| 平行 1m 平行 3m 平行 5m 3线 3m 3线 5m | -1LJC-F -3LJC-F -5LJC-F -3LJCT-F -5LJCT-F |
PFL-20-11
| 20
| 1.2
| 28.0 | 6 | 120
| 平行 1m 平行 3m 平行 5m 3线 3m 3线 5m | -1LJC-F -3LKC-F -5LJC-F -3LJCT-F -5LJCT-F |
PFL-30-11
| 30
| 2.3
| 40.0 | 7 | 120
| 平行 1m 平行 3m 平行 5m 3线 3m 3线 5m | -1LJC-F -3LJC-F -5LJC-F -3LJCT-F -5LJCT-F |
* 最小起订量为10片。
* 双轴/3轴应变花的应变片不可提供带导线型号。
PF系列 聚酯箔式 混凝土用
