MIRA混凝土超声波三维成像仪应用于混凝土管道
宣布时间：2021-09-24 浏览次数：4147 泉源：尊龙凯时
1、项目先容

      测试项目：混凝土管道MIRA测试
      测试目的：通过超声波断层扫描仪MIRA检测出混凝土管道内部钢板位置、并透过钢板，显示管道外侧的底部信号反射图

尊龙凯时人生就是博 --官网入口        尊龙凯时人生就是博 --官网入口

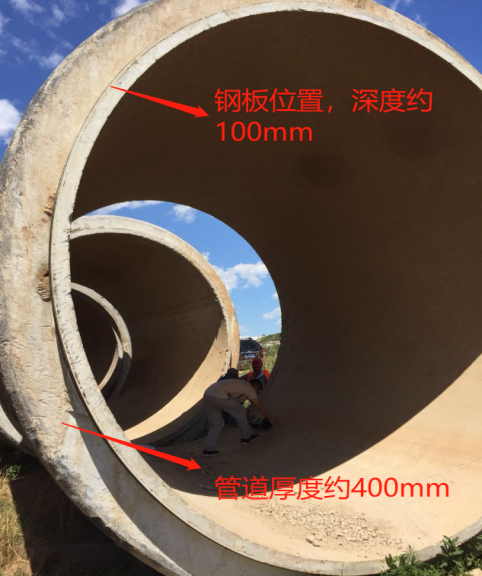

混凝土管道（直径约4米）

2、测点安排

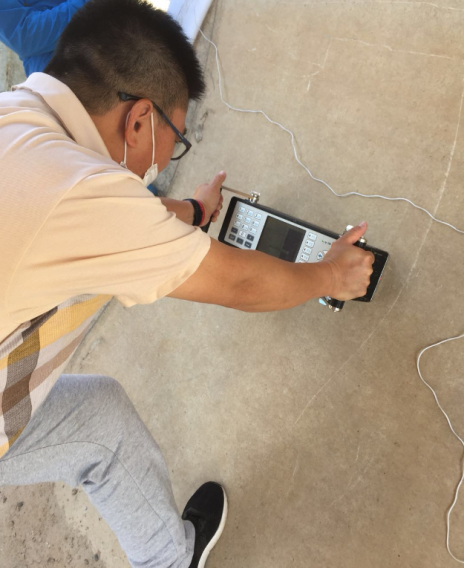

沿图示检测面（管道内部）横偏向安排4列，纵向偏向安排2排，共8个测点
注：横向X偏向间距设置为100mm、纵向Y偏向间距设置为100mm，此设置用于IntroView 3D软件举行图像拼接。

3、测试效果剖析


尊龙凯时人生就是博 --官网入口

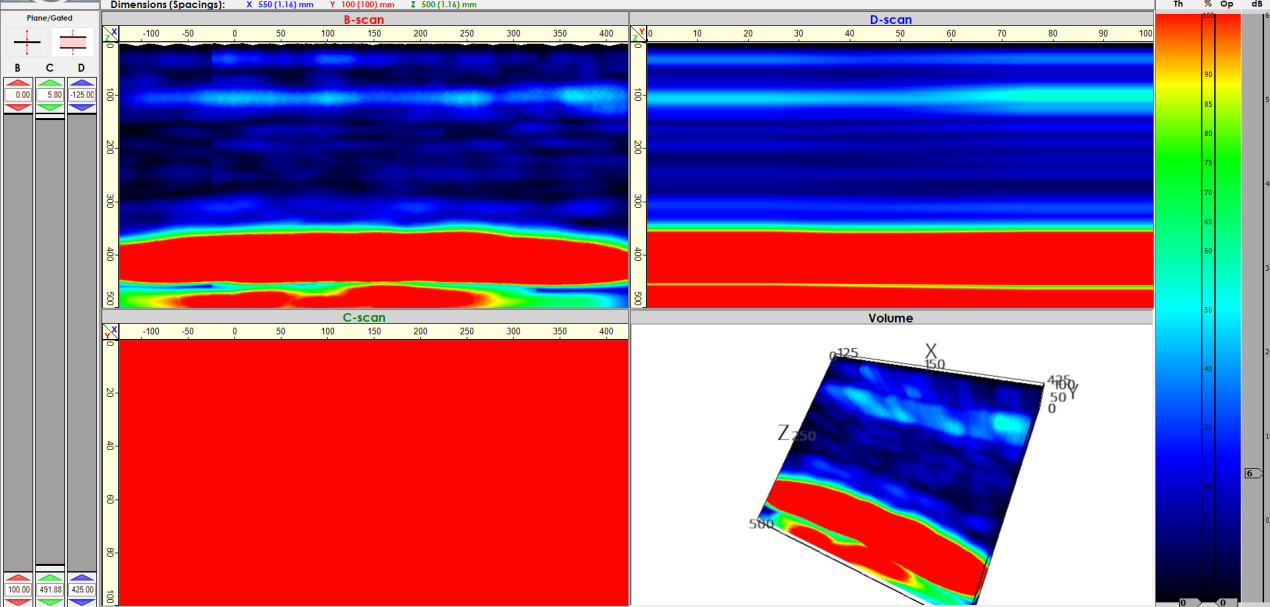

混凝土管道B/C/D/3D视图


尊龙凯时人生就是博 --官网入口

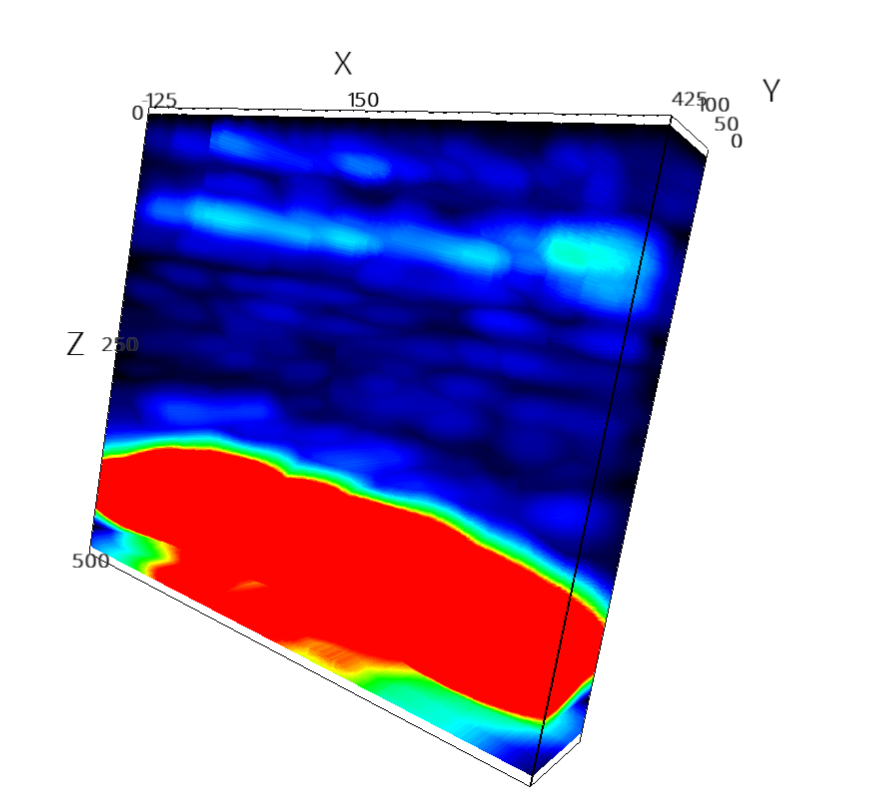

3D视图


尊龙凯时人生就是博 --官网入口

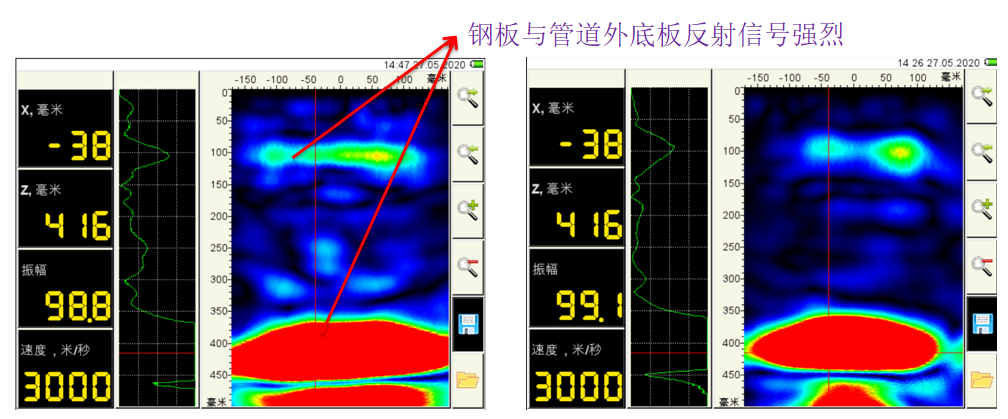

B-scan视图


结论：通过阵列式超声波三维成像仪测试，发明管道内部钢板能够清晰的测试出来，位置深度与现实一致，管道外侧底板反射信号显着，批注A 1040 MIRA能够穿透钢板界面，检测钢板后面区域的混凝土。
